使用 ViewPager 实现 Material Design 风格炫酷引导页

当我们第一次打开一个App，首先映入眼帘的就是引导页了。

引导页向我们展示了一些可以滑动的页面，并在页面中以图片方式展示了这个App的一些亮点。要实现这个效果，网上更多的是通过引入第三方库的形式，但是，这哪里有我们自己动手撸一个来的痛快呢？所以，今天我将手 摸 把手的带大家实现一个符合Material Design标准的炫酷引导页。

效果预览

我们首先来看看Google Docs是实现的效果:

Google Docs
Google Docs

下面是我们将要实现的效果:

Espresso
Espresso

设计规范

在Material Design官方文档中，关于引导页的部分是这样说明的：

Onboarding is a virtual unboxing experience that helps users get started with an app’s UI. It should be brief and enhance the use of the app.

简单来说，引导应该是一个简短的过程，能够帮助用户理解App的使用。

那么，我们应该什么时候使用引导呢？按照规范，当我们的应用添加了新的特色功能或者有重大改变时，应该使用引导页面。对于那些用户本来就期待的，很普通的功能，就不要滥用引导页了。

更多关于设计规范的内容，请访问: https://material.io/guidelines/growth-communications/onboarding.html.

开始吧

本次的教程主要分为以下三步：

  1. 使用ViewPager创建引导页
  2. 当页面滑动时，控制背景色的渐变
  3. 当应用第一次加载时，显示引导页

现在就开始吧。

首先当然是要添加依赖了。在build.gradle文件中，添加支持库的依赖。

dependencies {
    compile 'com.android.support:appcompat-v7:25.3.1'
    compile 'com.android.support:design:25.3.1'
    // Other dependencies here.
}

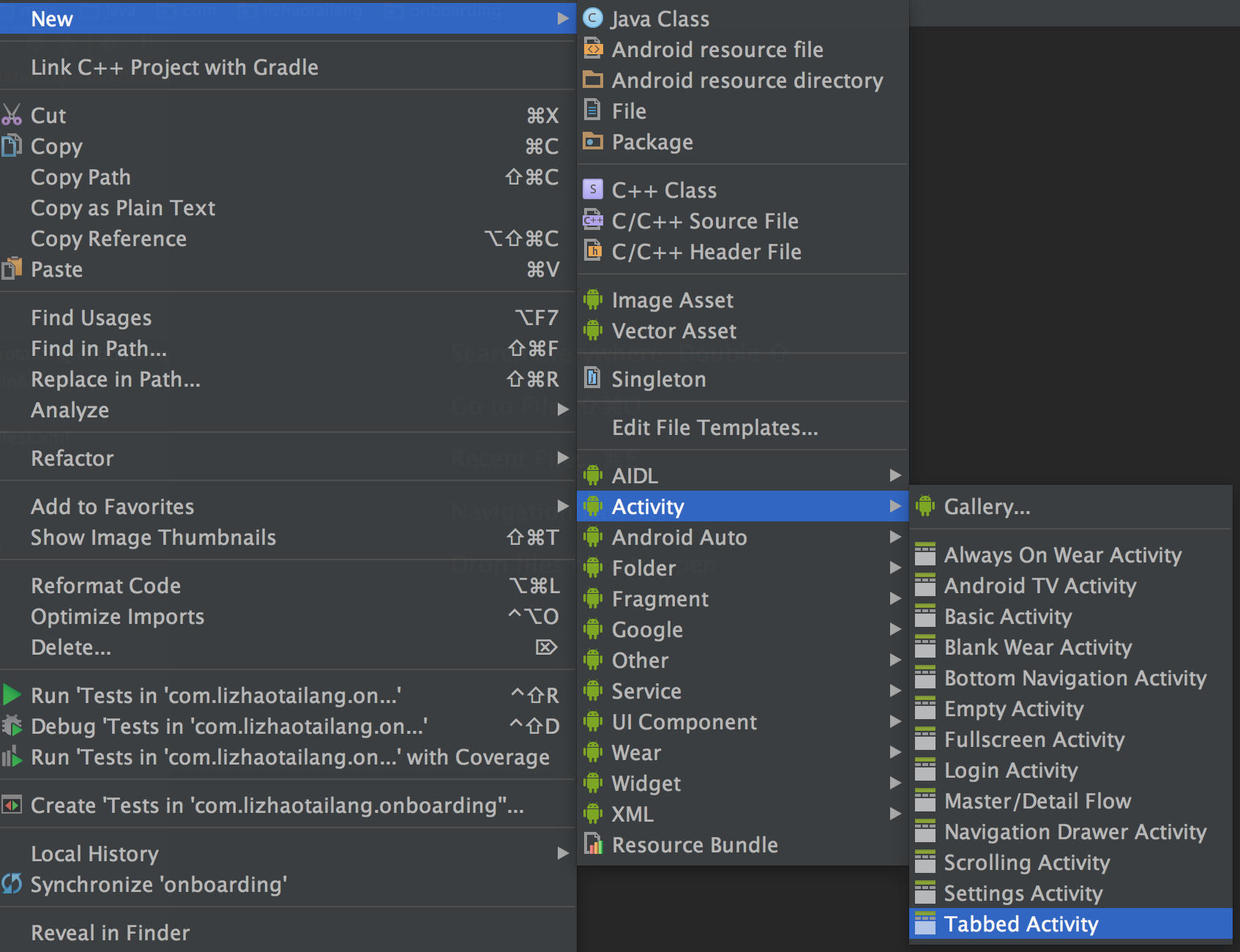

然后我们就可以利用Android Studio自带的模板，创建一个Tabbed Activity: 在我们的Java包点击鼠标右键 -> New -> Activity -> Tabbed Activity，然后选择Navigation Style为** Swipe Views (ViewPager) ** .

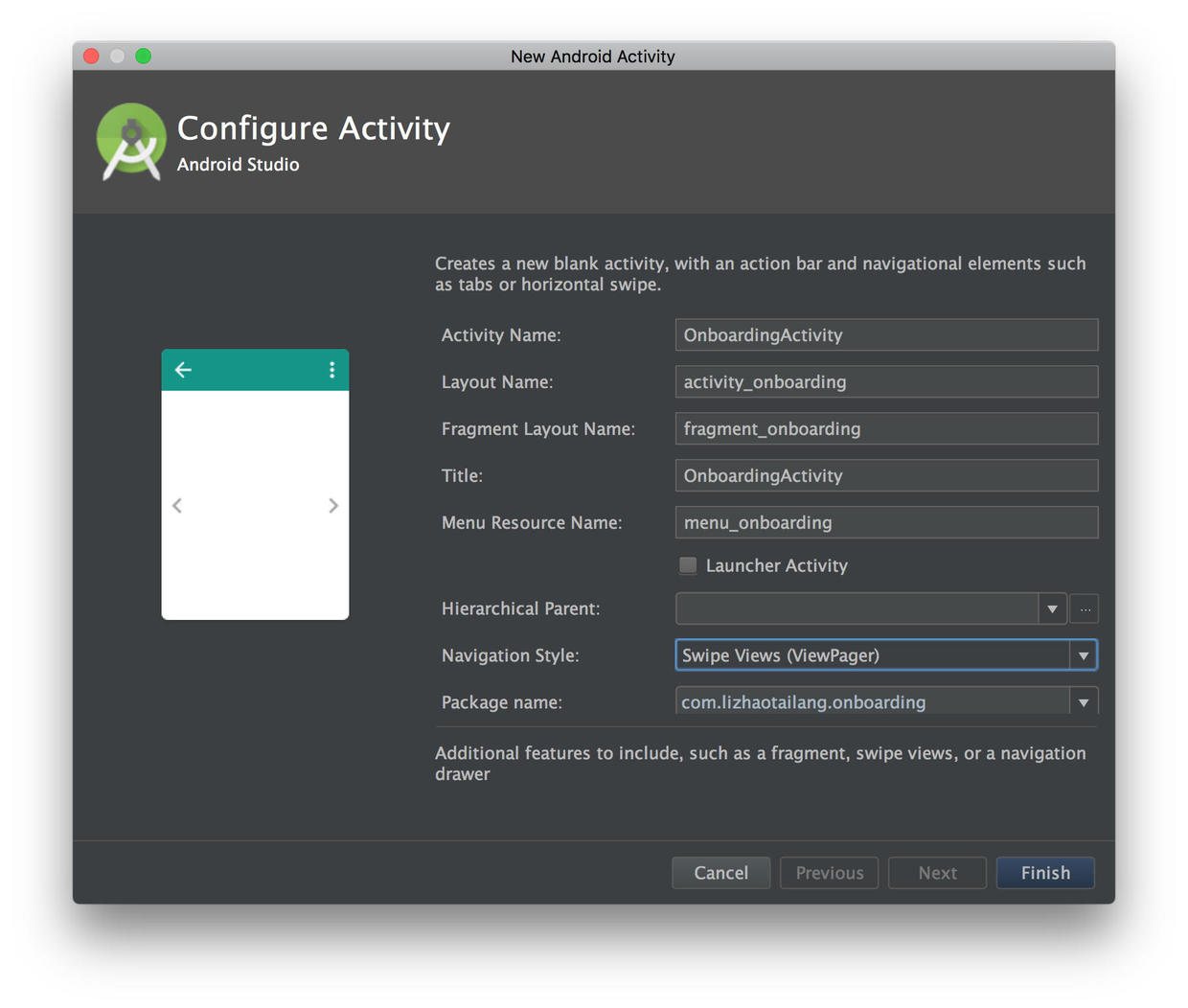

Tabbed Activity Template

首先，我们来看看我们现有有了些什么：

  1. Activity(在我的工程中为OnboardingActivity);
  2. SectionsPagerAdapter, ViewPager的适配器;
  3. PlaceholderFragment, 用于相应每一个滑动页面的布局。

现在我们就可以根据需要对代码进行改造了。打开OnboardingActivity对应的布局文件activity_onboarding.xml，完成下面的工作：

  1. 移除Toolbar;
  2. 添加底部导航按钮部分(用于控制ViewPager)。

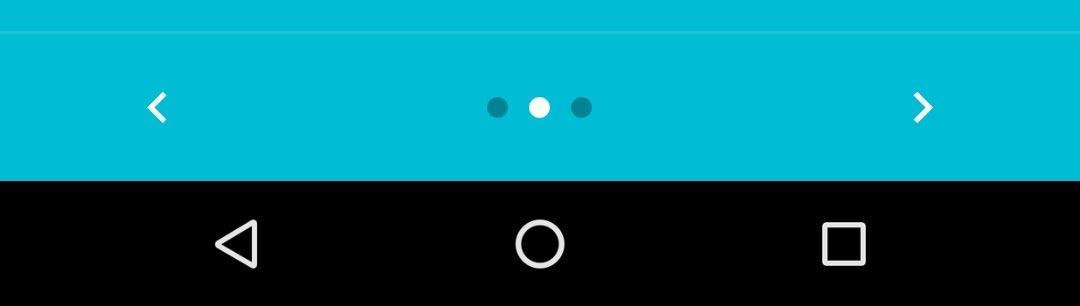

下面就是底部导航按钮：

布局

底部导航按钮的类型包括：

  1. 圆形的页面位置指示器;
  2. 上一页/下一页按钮;
  3. 完成按钮(理应包括跳过按钮，后面我会讲解为什么我没有做跳过按钮)。

下面是activity_onboarding.xml文件的源码：

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/main_content"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/colorPrimary"
    tools:context=".ui.onboarding.OnboardingActivity">

    <android.support.v4.view.ViewPager
        android:id="@+id/container"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:paddingBottom="?attr/actionBarSize"
        app:layout_behavior="@string/appbar_scrolling_view_behavior" />

    <!--分割线-->
    <View
        android:layout_width="match_parent"
        android:layout_height="1dp"
        android:layout_gravity="bottom"
        android:layout_marginBottom="?attr/actionBarSize"
        android:alpha="0.12"
        android:background="@android:color/white" />

    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="?attr/actionBarSize"
        android:layout_gravity="bottom"
        android:paddingEnd="@dimen/activity_horizontal_margin"
        android:paddingLeft="@dimen/activity_horizontal_margin"
        android:paddingRight="@dimen/activity_horizontal_margin"
        android:paddingStart="@dimen/activity_horizontal_margin">


        <ImageButton
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:id="@+id/imageButtonPre"
            style="@style/Widget.AppCompat.Button.Borderless"
            android:contentDescription="@string/onboarding_pre_button_description"
            android:layout_gravity="start|center"
            android:padding="@dimen/activity_horizontal_margin"
            android:src="@drawable/ic_chevron_left_white_24dp"
            android:visibility="gone"
            android:tint="@android:color/white" />

        <!--圆形指示器-->
        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:orientation="horizontal">

            <ImageView
                android:id="@+id/imageViewIndicator0"
                android:layout_width="8dp"
                android:layout_height="8dp"
                android:background="@drawable/onboarding_indicator_selected" />

            <ImageView
                android:id="@+id/imageViewIndicator1"
                android:layout_width="8dp"
                android:layout_height="8dp"
                android:layout_marginEnd="@dimen/activity_margin_half"
                android:layout_marginRight="@dimen/activity_margin_half"
                android:layout_marginLeft="@dimen/activity_margin_half"
                android:layout_marginStart="@dimen/activity_margin_half"
                android:background="@drawable/onboarding_indicator_unselected" />

            <ImageView
                android:id="@+id/imageViewIndicator2"
                style="@style/Widget.AppCompat.Button.Borderless"
                android:layout_width="8dp"
                android:layout_height="8dp"
                android:background="@drawable/onboarding_indicator_unselected" />

        </LinearLayout>

        <android.support.v7.widget.AppCompatButton
            android:id="@+id/buttonFinish"
            style="@style/Widget.AppCompat.Button.Borderless"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="end|center"
            android:text="@string/onboarding_finish_button_description"
            android:contentDescription="@string/onboarding_finish_button_description"
            android:textColor="@android:color/white"
            android:visibility="gone" />

        <ImageButton
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            style="@style/Widget.AppCompat.Button.Borderless"
            android:id="@+id/imageButtonNext"
            android:contentDescription="@string/onboarding_next_button_description"
            android:layout_gravity="end|center"
            android:padding="@dimen/activity_horizontal_margin"
            android:src="@drawable/ic_chevron_right_white_24dp"
            android:tint="@android:color/white" />

    </FrameLayout>

</android.support.design.widget.CoordinatorLayout>

Fragment

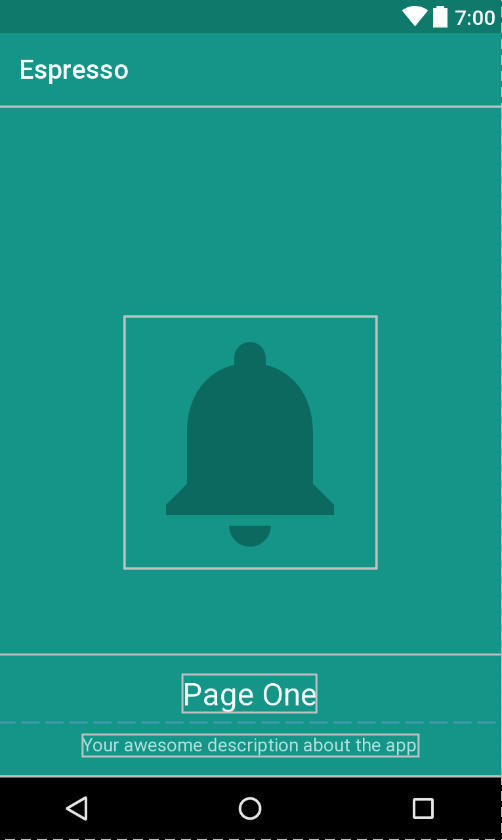

下面是我的fragment_onboarding.xml的全部代码:

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".ui.onboarding.OnboardingFragment">

    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="@color/colorPrimary">

        <ImageView
            android:id="@+id/section_img"
            android:layout_width="192dp"
            android:layout_height="192dp"
            android:layout_gravity="center"
            android:adjustViewBounds="true"
            android:src="@drawable/ic_notifications_black_24dp"
            android:alpha="0.30"
            android:scaleType="fitCenter" />

    </FrameLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom"
        android:gravity="center"
        android:orientation="vertical"
        android:padding="@dimen/activity_horizontal_margin">

        <android.support.v7.widget.AppCompatTextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:id="@+id/section_label"
            android:textAlignment="center"
            style="@style/TextAppearance.AppCompat.Headline"
            android:textColor="@android:color/white"
            tools:text="Page One" />

        <android.support.v7.widget.AppCompatTextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:id="@+id/section_intro"
            style="@style/TextAppearance.AppCompat.Body1"
            android:layout_marginTop="@dimen/activity_horizontal_margin"
            android:alpha="0.7"
            android:gravity="center"
            android:text="Your awesome description about the app"
            android:textColor="@android:color/white" />

    </LinearLayout>

</FrameLayout>

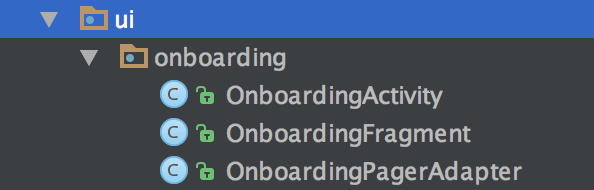

调整完布局文件之后，我们还可以对Java代码进行一定的调整，便于阅读，当然，这是可选的。我们可以把PlaceholderFragment和SectionsPagerAdapter单独抽取出来，然后统一命名，这样更加便于理解和管理，在后期的维护中也更加容易。

控制ViewPager的颜色

由于ViewPager已经和SectionsPagerAdapter(OnboardingPagerAdapter)绑定了，所以不用我们就不用担心这个问题了。

当我们滑动页面时，颜色应该自动的更新。也就是说，Pager的颜色应该根据滑动的距离自行调整。

我们有三个页面，每个页面搭配不同的颜色。

private int bgColors[];

bgColors = new int[]{ContextCompat.getColor(this, R.color.colorPrimary),
                ContextCompat.getColor(this, R.color.cyan_500),
                ContextCompat.getColor(this, R.color.light_blue_500)};

然后可以通过为ViewPager添加OnPageChangeListener做出相应的改变。

viewPager.addOnPageChangeListener(new ViewPager.OnPageChangeListener() {

                @Override
                public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {
                    int colorUpdate = (Integer) new ArgbEvaluator().evaluate(positionOffset, bgColors[position], bgColors[position == 2 ? position : position + 1]);
                    viewPager.setBackgroundColor(colorUpdate);
                }

                @Override
                public void onPageSelected(int position) {
                    currentPosition = position;
                    updateIndicators(position);
                    viewPager.setBackgroundColor(bgColors[position]);
                    buttonPre.setVisibility(position == 0 ? View.GONE : View.VISIBLE);
                    buttonNext.setVisibility(position == 2 ? View.GONE : View.VISIBLE);
                    buttonFinish.setVisibility(position == 2 ? View.VISIBLE : View.GONE);
                }

                @Override
                public void onPageScrollStateChanged(int state) {

                }
            });

我们创建了一个ArgbEvaluator用于更新颜色，在前一个页面和后一个页面的颜色之间进行过渡。

想必你也猜到了，updateIndicators()方法通过切换两个不同的drawable来更新指示器。

private void updateIndicators(int position) {
        for (int i = 0; i < indicators.length; i++) {
            indicators[i].setBackgroundResource(
                    i == position ? R.drawable.onboarding_indicator_selected : R.drawable.onboarding_indicator_unselected
            );
        }
    }

注意：

bgColors[position == 2 ? position : position + 1]提示当前是否为最后一个位置，如果是，则不再增加，否则会出现ArrayIndexOutOfBoundsException数组越界异常。数组的范围为「0」 – 「n-1」。

currentPosition变量用于追踪ViewPager的当前位置，我们需要在Pre和Next按钮中对currentPosition进行减或者加的操作。

最后，当页面处于最后一页时，需要将FINISH按钮的状态设置为可见。

指示器Drawable

onboarding_indicator_selected.xml:

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">
    <corners android:radius="100dp" />
    <solid android:color="@color/indicator_selected" />
</shape>

onboarding_indicator_unselected.xml

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">
    <corners android:radius="100dp" />
    <solid android:color="@color/indicator_unselected" />
</shape>

调用与触发首次加载

App第一次启动是展示引导页的最佳时机，这样就可以提示用户此App有哪些值得注意的特色功能；但是，从第二次启动开始，App就不应该展示引导页了。我们可以通过在SharedPreference中存放一个boolean值来判断App是否是第一次加载。

当用户按下FINISH按钮后，结束引导，将SettingsUtil.KEY_FIRST_LAUNCH对应的值修改为false。

buttonFinish.setOnClickListener(new View.OnClickListener() {
                @Override
                public void onClick(View v) {
                    SharedPreferences.Editor ed = sp.edit();
                    ed.putBoolean(SettingsUtil.KEY_FIRST_LAUNCH, false);
                    ed.apply();
                    navigateToMainActivity();
                }
            });

如果不是第一次加载，则直接进入MainActivity。

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);

    final SharedPreferences sp = PreferenceManager.getDefaultSharedPreferences(this);
    if (sp.getBoolean(SettingsUtil.KEY_FIRST_LAUNCH, true)) {

        setContentView(R.layout.activity_onboarding);

        // Do other things here.
    } else {

        navigateToMainActivity();

        finish();
    }

private void navigateToMainActivity() {
        Intent i = new Intent(this, MainActivity.class);
        i.setFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
        startActivity(i);
    }

现在我们把项目跑起来，不出意外的话，你就会看到效果预览里的效果啦。

其他优秀开源库

如果你需要更加简单的实现方式，你还可以选择：

  • AppIntro – Make a cool intro for your Android app.
  • material-intro-screen – Inspired by Heinrich Reimer Material Intro and developed with love from scratch.
  • MaterialIntroTutorial – Library demonstrating a material intro tutorial much like the ones on Google Sheets.

One More Thing…

还记得我之前立的flag吗？为什么我没有做SKIP跳过按钮？因为在我的引导页中，并不仅仅只是向用户展示了App的特色功能，实际上，在展示页面的同时还完成了一部分数据的初始化工作，向数据库中插入了几百条数据，而这很明显是耗时操作，放在主线程肯定是不合适的，所以我选择了使用AsyncTask，当任务完成后再将Button的状态设置为enable。

private class InitCompaniesDataTask extends AsyncTask<Void, Void, Void> {

    @Override
    protected Void doInBackground(Void... params) {
        CompaniesRepository.getInstance(CompaniesLocalDataSource.getInstance())
                .initData();
        return null;
    }

    @Override
    protected void onPostExecute(Void aVoid) {
        super.onPostExecute(aVoid);
        handler.sendEmptyMessage(MSG_DATA_INSERT_FINISH);
    }

    @Override
    protected void onProgressUpdate(Void... values) {

    }
}

private Handler handler = new Handler() {
    @Override
    public void handleMessage(Message msg) {
        switch (msg.what) {
            case MSG_DATA_INSERT_FINISH:
                buttonFinish.setText(R.string.onboarding_finish_button_description);
                buttonFinish.setEnabled(true);
                break;
        }
    }
};

(事实上，我所使用的Realm数据库在数据插入的速度方面还是很乐观的，但是为了保险起见(避免引起ANR)，我仍然还是选择了AsyncTask，如果你有更好的解决方式，请不吝赐教。)

写在最后

项目完整地址: Espresso – Espresso is an express delivery tracking app designed with Material Design style, built on MVP(Model-View-Presenter) architecture with RxJava2, Retrofit2, Realm database and ZXing.

参考:Onboarding with Android ViewPager: The Google Way

如果你觉得文章不错的话，请点个赞吧。有其他问题，可以通过以下方式联系我:

Zhihu: https://www.zhihu.com/people/kirin-momo/

Slack: https://androiddevsslack.slack.com

Weibo: http://weibo.com/u/5313690193

Medium: https://medium.com/@TonnyL

Twitter: https://twitter.com/TonnyLZTL

Leave a Reply

Your email address will not be published. Required fields are marked *
